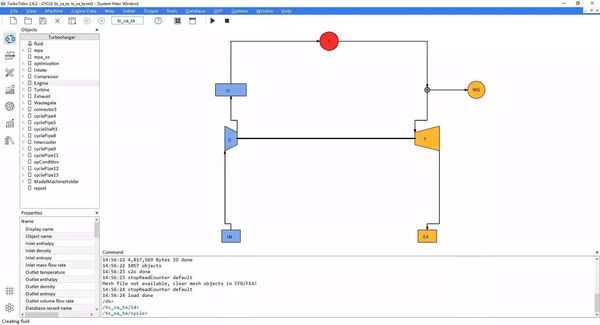

【排忧解难】如何利用TurboTides进行涡轮增压器分析Step1: 设置涡轮增压循环模式 打开TurboTides，进入软件的系统循环模块，如图1所示。
Turbocharger Cycle Analysis 设置发动机属性：右击发动机，选择“配置”，输入目标扭矩和发动机的属性，如图2所示。
Engine property 设置燃料：输入 BSFC 和燃料属性，如图3所示。
Fuel property 设置发动机排气：输入发动机排气温度和排气气体常数，如图4所示。

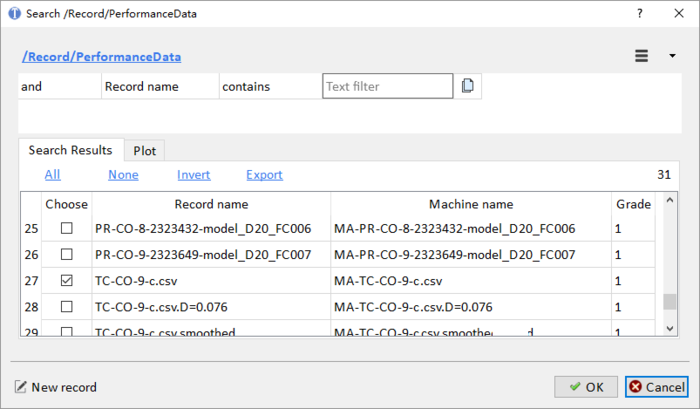

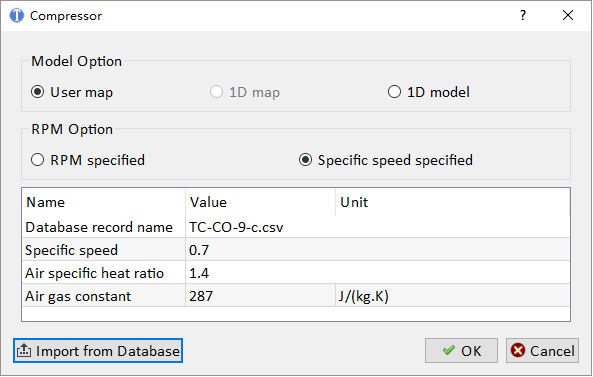

Engine exhaust property 设置压缩机：在界面中右击压缩机，选择“配置，如图5所示。点击“从知识库导入”，可找到所合适的压缩机特性图，如图6所示。这里我们选择“TC-CO-9-c.csv”，点击“确定。
Compressor model

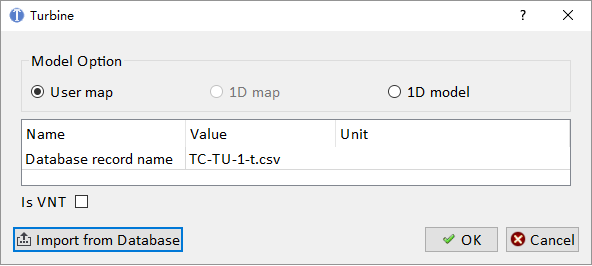

Import from database 设置涡轮机：右击涡轮机，选择“配置”，如图7所示。点击“从知识库导入”，可找到所合适的涡轮机特性图，选择“TC-TU-1-t.csv”，点击“确定”。

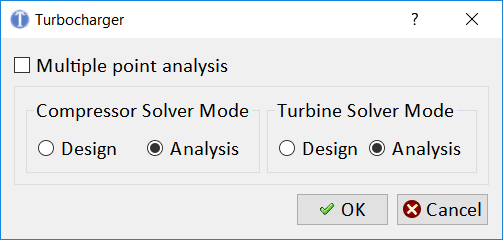

Turbine model 设置其他部件：对吸气室、中冷器、EGR、排气阀和排气室的设置操作与发动机的设置操作类似，可参考上面设置过程。 Step 2：设置求解 设置求解模式 点击菜单栏：求解-> 设置，如图 8所示。压缩机选择分析模式。分析模式中，需要指定压缩机特性图和涡轮机特性图。

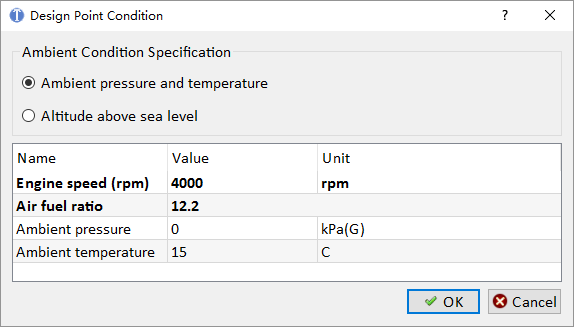

Solver model 指定单点设计运行条件：点击菜单栏：求解-> 设计运行条件，如图9所示。

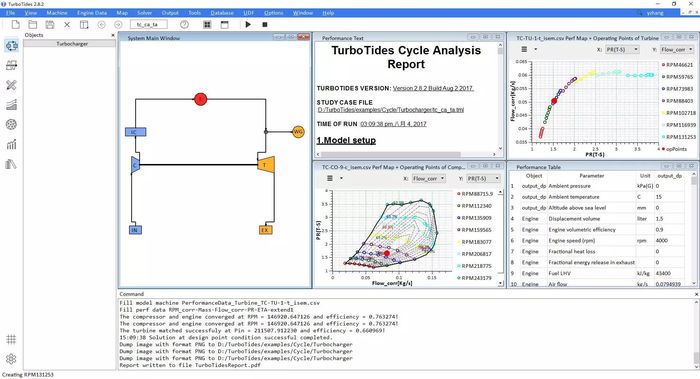

Operating condition 求解并保存：点击工具栏求解按钮，单点分析完成。如图10所示，求解结果会显示文本报告、列表报告和特性图等。特性图可切换显示压比或效率，运行条件会显示在图中。点击，文件-> 保存，算例保存成功。

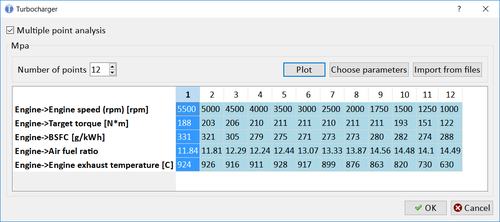

Turbocharger results Step 3：使用 Excel 文件设置多点分析算例 点击求解设置页面，选中“Multiplepoint analysis”按钮，如图8所示, 将会进入多点分析设置页面。点击“从文件导入”，指定文件：mpa_input_data_sample.csv，用户可参考示例文件参数设置，同时在 Excel 中设置为 csv 格式。这里要注意TurboTides多点分析设置需要匹配“用户输变量”和“TurboTides 变量”，本例按照图11对应匹配。
Matching user variable with TurboTides variables 点击“确定”。则已相关联的数据将会传输到“多点分析列表”中，如图12所示。
Setting up multiple point analysis table 点击工具栏“运行”按钮，算例求解成功。求解结果界面，如图13所示, 包括多点分析各种示图。压力示图，效率示图，各种示图会覆盖操作条件。点击：文件-> 另存为，另保存为文件名：tc_mpa.tml。
MPA result Step 4：仿真结果与发动机数据文件比较 发动机数据文件为Excel 文件csv 格式，参考示例文件：engine_data_sample.csv。发动机数据也可以从知识库导入，然后再进行“仿真结果与发动机数据文件比较”。
点击菜单栏“文件”，选中上节中的多点分析运行后保存的算例文 件：“tc_mpa.tml”。 点击菜单栏“发动机数据”->“导入发动机数据”，指定文件：“engine_data_sample_csv”。 点击“确定”，此时在知识库中已创建记录。
Import data engine data from database 点击“确认”， 比较结果，如图 15所示，发动机数据为图中红点标记。

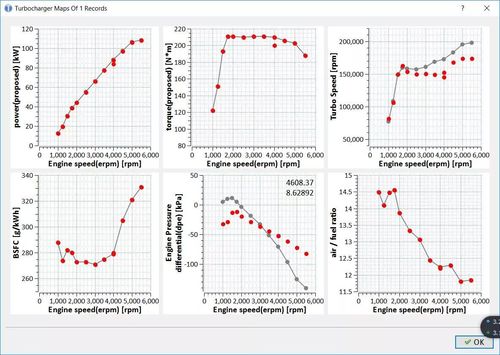

Simulation vs engine data
|
