泽工智享｜基于OpTides的直升机快速设计优化

直升机快速设计是一种面向早期型号论证与构型比选的高效设计方法，强调多专业协同、快速迭代和数字化支撑。相比传统串行设计流程，它采用并行工程模式，将气动、结构、动力等模块同步推进，通过实时数据共享平台实现高效协同，大幅缩短设计周期。

该方法依托参数化建模技术，可快速构建直升机外形与关键部件模型，方便在不同构型间灵活切换。结合多学科设计优化工具，设计团队可在限定时间内完成航程、重量、速度等关键性能指标的权衡分析，快速锁定技术可行且性能优越的方案。

同时，通过集成气动仿真、操稳分析等数字化仿真手段，快速验证设计可行性，显著减少实体试验工作量。

典型的直升机快速设计涵盖以下技术：

1. 采用并行设计模式

将总体设计流程分解为动力系统、气动布局、结构强度等并行开展的子模块，通过实时数据共享平台实现跨专业协同 。

2. 建立参数化模型体系

基于NURBS曲面技术实现旋翼系统参数化建模，定义桨盘载荷、桨尖速度等核心参数，开发可快速迭代的CAD系统。

3. 实施多学科设计优化(MDO)

设置起飞重量、航程、机动性等目标函数，采用随机方向法或遗传算法进行全局优化，可以结合米里准则进行综合效能评估。

4. 数字化仿真验证

使用CFD计算软件进行气动特性仿真，FEA计算软件校核结构力学性能，系统仿真软件分析控制载荷，并通过虚拟试验平台验证操纵稳定性。

5. 构型快速迭代策略

采用模块化设计允许快速替换构型方案，形成快速迭代、快速验证的设计流程。

6. 智能辅助决策系统

集成先进算法进行航迹规划，实现三维飞行包线验证等功能。开发知识库系统自动推荐典型参数组合，从而对机型设计方案进行智能优化。

OpTides是一款面向通用产品，在统一数据库支持下的集成几何建模、网格生成、CAE求解器、智能优化为一体的正向优化设计系统，为多行业用户提供一体化、专业化、定制化、 智能化的设计工具。

OpTides具备以下特点：

• 内嵌数据库，能够系统地管理设计数据;

• 解决正向设计下数据传输;

• 解决高维多参数优化实际应用的难题；

• 内嵌智能优化软件OASIS，大幅降低所需采样点数目，提高设计效率。

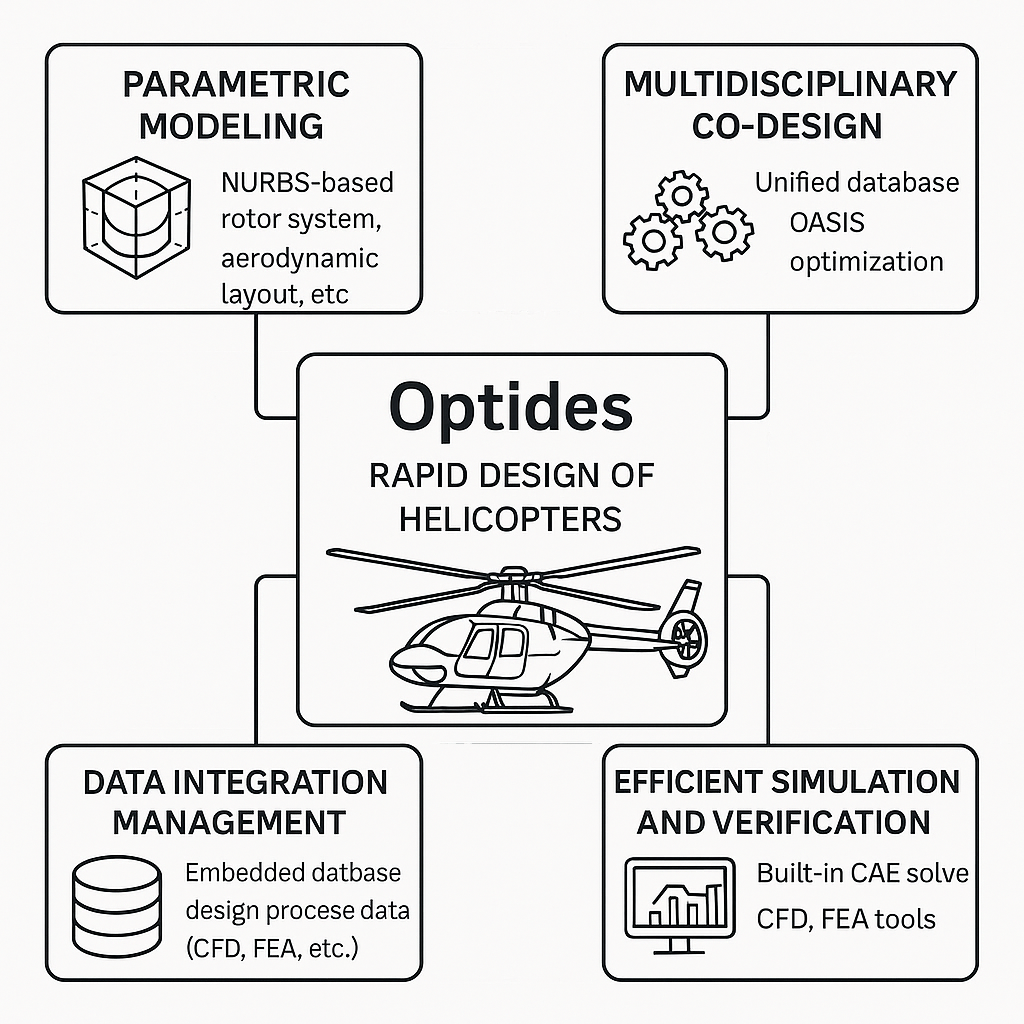

OpTides 通过参数化建模、数据集成管理、多学科协同优化及高效计算等核心能力，精准匹配直升机快速设计的技术需求：

• 参数化建模：基于 NURBS 曲面技术实现旋翼系统、气动布局等复杂结构的参数化建模，支持桨盘载荷、桨尖速度等核心参数快速定义与迭代，兼容 CAD 系统的快速修改需求

• 多学科协同优化：统一数据库支持动力系统、气动布局、结构强度等并行子模块的数据实时共享，内嵌智能优化软件 OASIS，通过智能优化算法等实现多目标（如起飞重量、航程、机动性）全局优化

• 数据集成管理：内嵌数据库系统管理设计全流程数据（如 CFD 仿真结果、FEA 力学性能数据），解决正向设计中跨专业的数据传输壁垒，支持虚拟试验平台的操纵稳定性验证等多环节数据联动

• 高效仿真验证：内置 CAE 求解器无缝对接 CFD、FEA 等仿真工具，支持气动特性、结构力学性能的快速计算，并通过模块化设计实现构型方案的 “快速替换 - 验证” 循环，缩短迭代周期。

OpTides 以参数化建模为起点，多学科协同优化为核心，智能化验证为闭环，构建全流程设计体系：

1. 参数化模型构建

定义设计参数：

几何参数：旋翼半径、桨叶数目、机身气动外形（基于 NURBS 曲面）。

性能参数：桨盘载荷、桨尖速度、发动机功率等核心指标。

模型搭建：

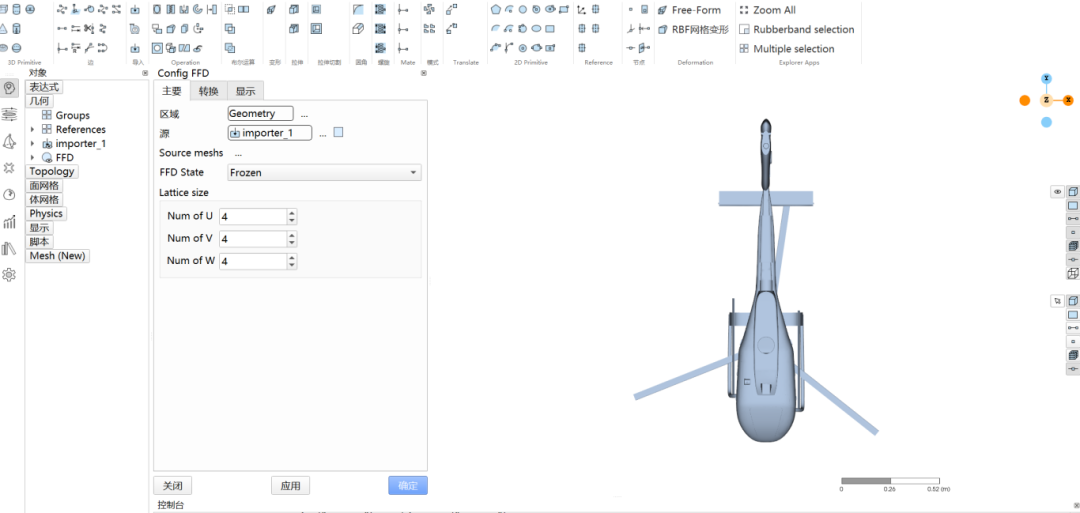

使用 OpTides 参数化建模工具生成直升机三维模型，关联动力系统、气动布局、结构强度等子模块参数，形成可快速修改的数字化原型。

2. 多学科并行设计与数据集成

子模块协同：

气动组：通过 CFD 仿真分析旋翼气动特性、机身阻力等，输出压力分布与升力数据。

结构组：利用 FEA 校核机身框架、旋翼轴等部件的力学强度，反馈应力应变结果。

数据共享：

各专业数据实时同步至 OpTides 统一数据库，例如气动仿真结果自动传递至结构模块，用于载荷计算。

3. 多目标优化算法驱动设计

目标函数设定：

核心目标：最小化起飞重量、最大化航程、提升机动性（如悬停效率、操纵响应速度）。

优化算法应用：

采用Oasis智能优化算法进行全局搜索，减少采样点，快速定位最优参数组合（如旋翼桨距角、机身长细比）。

引入米里准则等行业经验公式，对优化结果进行综合效能评估，平衡性能与可靠性。

4. 构型迭代与智能决策

模块化替换：

基于参数化模型，快速替换旋翼构型（如铰接式→无铰式）、机身材料（铝合金→复合材料）等模块，生成新设计方案。

智能推荐系统：

知识库自动匹配历史成功案例参数（如某型直升机的桨尖速度 - 效率曲线），辅助设计师筛选高潜力方案，减少人工试错。

循环优化：

重复 “优化 - 仿真 - 验证” 流程，直至设计指标满足要求，最终输出可用于工程制造的参数化模型与仿真报告。
