泽工智享｜基于OpTides参数化轮盘结构重量优化

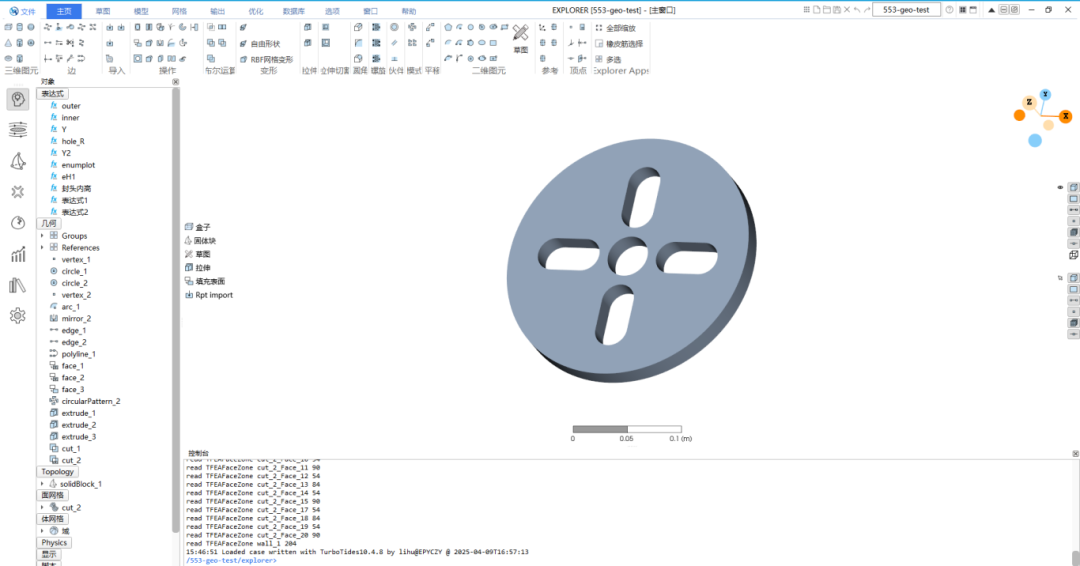

如下图所示，这是 OpTides 的参数化建模界面，是我们构建参数化轮盘模型的 “根据地”。凭借这个强大的模型基础，轮盘结构优化之旅正式启程。

在构建模型时，需对轮盘的几何参数进行精确定义，包括外形尺寸、槽孔形状及分布等。通过对这些参数的详细描述，为后续优化算法提供操作空间，确保优化过程的可行性和有效性。

为达成优化目标，我们聚焦于几个关键变量：

◉ 槽孔中心点到内圆中心距离 (L)

◉ 槽长 (D)

◉ 孔数 (n)

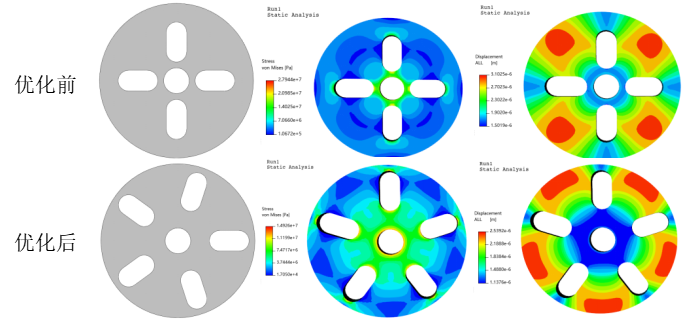

通过对这些变量的精确调整，我们能够显著提升轮盘的结构性能。

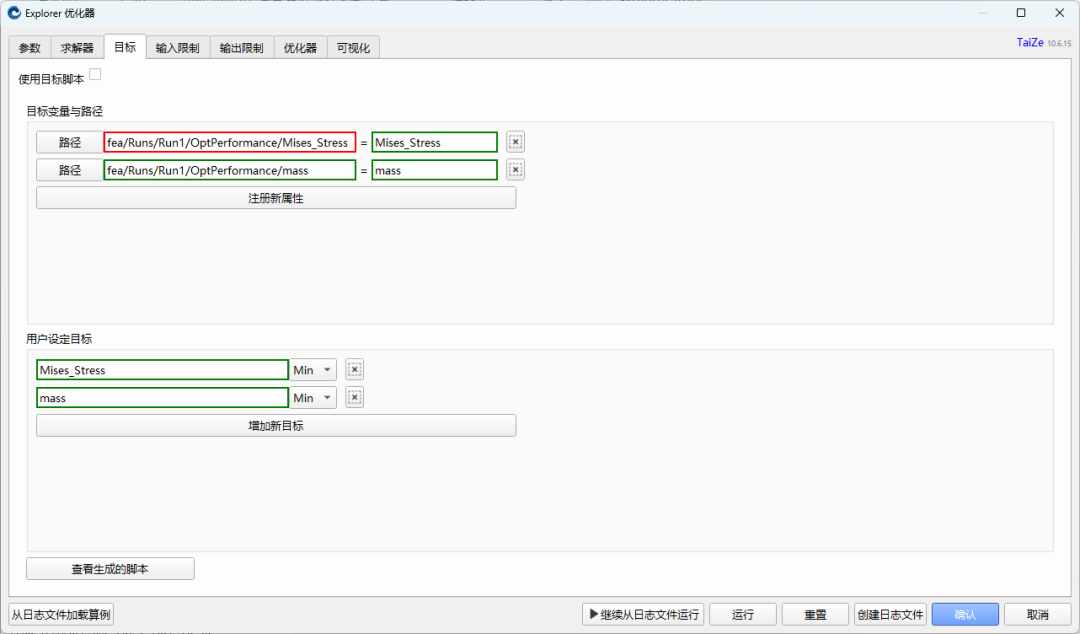

在工程设计中，我们始终追求以下目标：

◉ 重量最轻

◉ 分布应力均匀

这些目标不仅提升了结构的稳定性，还能显著延长其使用寿命。

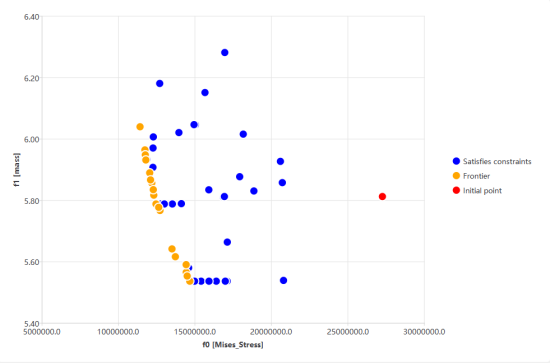

在优化过程中，我们采用了先进的智能优化算法。该算法通过迭代计算，逐步逼近最优解。Pareto前沿是多目标优化中的一个重要概念，代表了一组非支配解，即这些解在优化目标之间达到了最佳平衡。本案例在65迭代计算内，找到了18个Pareto前沿上的解，这表明我们的优化方法具有较高的效率和可靠性。
