泽工智享｜基于OpTides 的音叉结构固有频率仿真

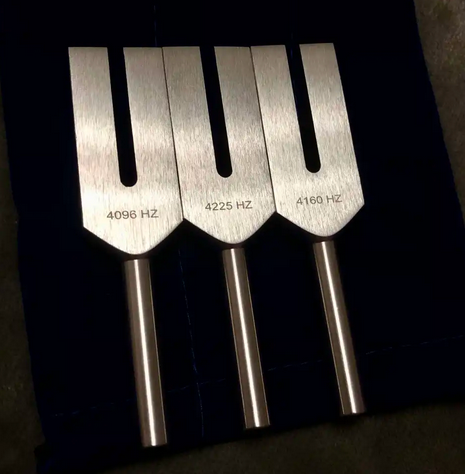

音叉是一种常用于物理实验的振动器件，具有典型的“Y”形结构，通常由钢或铝合金制成。其显著特点是能产生频率极为单一的声音，这使其成为研究谐振现象和声波传播的重要实验工具。

音叉的音调主要取决于其结构尺寸，尤其是叉臂长度：叉臂越长，固有频率越低，声音越低沉；叉臂越短，固有频率升高，声音更为尖锐。音叉之所以能发出近似单一频率的声波，源于其结构特性使基频模态主导振动，而其他模态频率间隔较大，难以被激发。

本案例采用太泽通用流体结构集成设计仿真优化系统OpTides软件，对音叉结构进行几何建模和模态分析，旨在揭示其固有频率及模态形态特征。通过有限元建模与模态求解，可直观展示音叉各阶模态的振动模式，进一步验证其结构特性与声学性能的高度一致性。

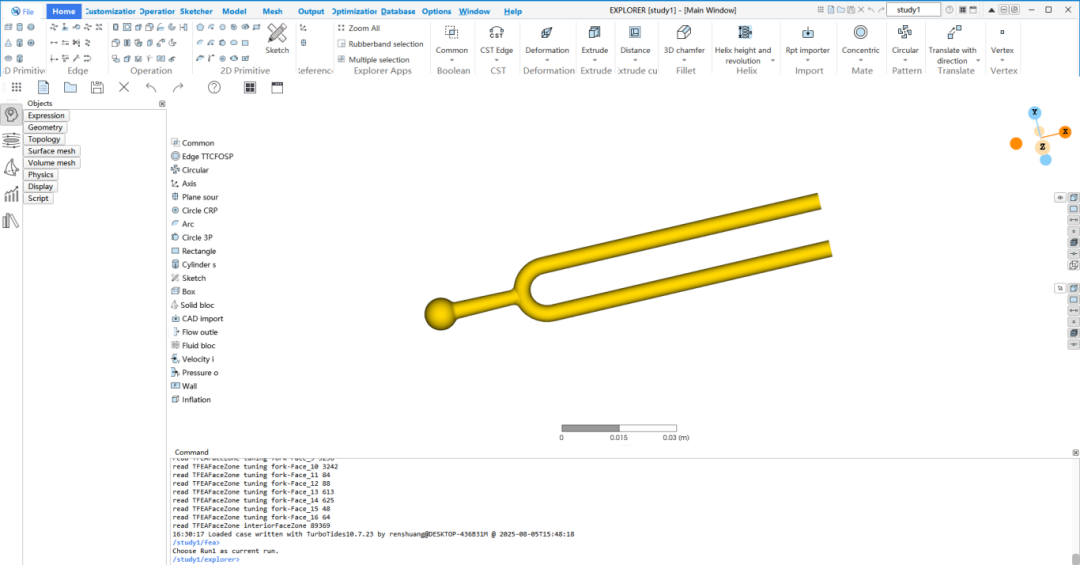

音叉的几何模型采用OpTides软件内置建模工具完成，基于标准440Hz音叉的设计尺寸，构建出具有代表性的“Y”形实体模型。

音叉采用结构钢材料，具体参数如下：

• 杨氏模量：E =200000MPa

• 泊松比：ν =0.3

• 密度：ρ =7860kg/m³

模型进行细致的网格划分，采用适当单元密度保证计算精度与效率的平衡。网格统计如下：

• 单元数量：48,878

• 节点数量：12,280

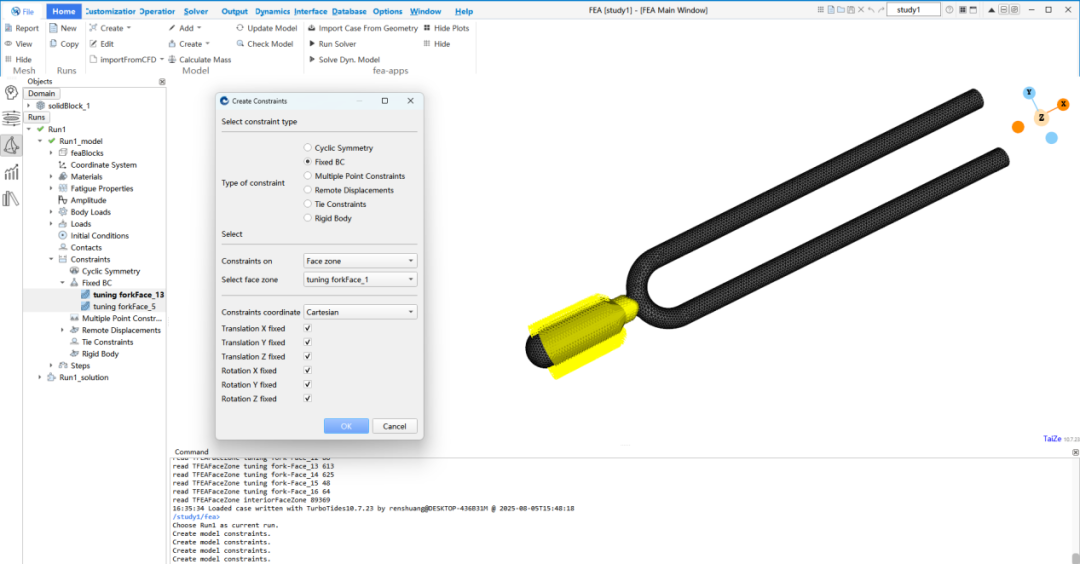

将音叉底部的球形端面设置为固定约束（Fixed BC），模拟实际实验中握持音叉柄部的固定状态，确保分析的物理合理性。

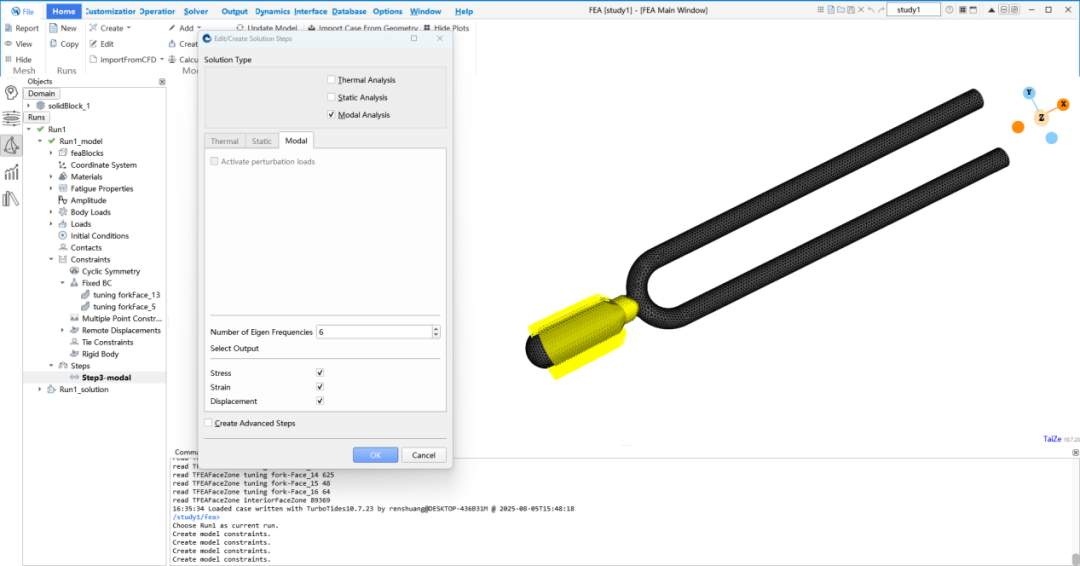

选择模态分析类型，提取前6阶固有频率及其对应振动模态。该阶数涵盖基频及其高阶模态，有助于完整理解结构动态响应特征。

模态分析结果如表所示，列出了音叉结构的前6阶固有频率，并结合振型图对其振动特性进行分析，振型图如下图。

前四阶模态频率集中在基频440 Hz附近，间隔较小，易在典型敲击激励下共同被激发，形成音叉主要的振动响应，体现出频率集中、波形稳定的声学特性。相比之下，第五和第六阶模态频率显著升高，超过2800 Hz，约为基频的6倍，因激励能量不足及振型复杂，难以在实际中激发，对整体声响应影响较小。

振型图进一步显示，前四阶模态具有典型的叉臂对称弯曲和反相振动形态，与实际音叉的工作状态高度一致；而高阶模态则呈现局部复杂变形，已不具备简谐振动特征。

综上，音叉能发出接近单频的声音，源于其结构设计促使基频模态主导振动，高阶模态则因频率高、激发难而被自然抑制，确保声波纯净稳定。

在实际敲击过程中，音叉柄部被握紧固定，敲击物的硬度、敲击位置及力度共同影响激发频率范围。通常，因激励能量集中于低频段，且高阶模态频率较高，频率超过2000Hz的高阶模态难以被有效激发，导致音叉的振动能量主要集中在第1至第4阶模态。

由于前几阶模态频率间隔较小且集中，振动状态表现为这些低阶模态的线性叠加，产生相对稳定和纯净的声音波形。当敲击力度适中、位置偏向叉臂上部且握持稳定时，振动波长更加集中，发声频率更加单一且稳定。
